Descripción detallada

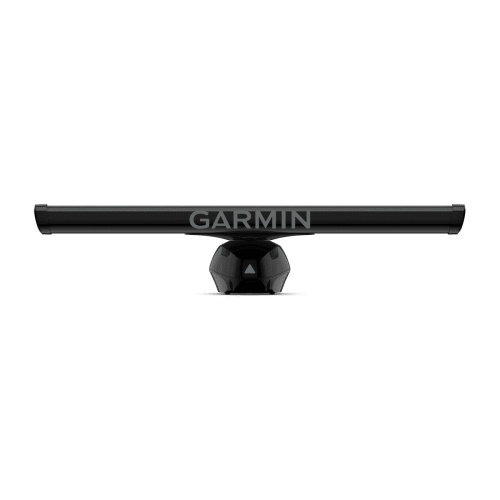

Radar Garmin GMR Fantom 256 · negro
Referencia Garmin: K10-00012-35 · EAN: 0753759331474
Un radar náutico permite interpretar ecos de costa, embarcaciones, obstáculos y precipitaciones desde un plotter Garmin compatible. Este modelo ofrece una solución para ampliar la información disponible en el puesto de gobierno y contrastar la escena del radar con la cartografía y la observación directa.
GMR Fantom 256 · 6′ · 250 W · 96 NM. Antena y pedestal incluidos; pantalla y sensor de rumbo no incluidos.
Funciones para interpretar el entorno
Este conjunto incorpora antena abierta y pedestal de estado sólido con compresión de pulsos. MotionScope resalta con colores los objetivos en movimiento mediante el efecto Doppler, para distinguir su aproximación o alejamiento. La escala dual permite consultar simultáneamente dos alcances con controles independientes en un plotter compatible. Auto Bird Gain ayuda a reconocer bandadas de aves; los rastros de eco facilitan interpretar el movimiento. Dispone de ganancia automática dinámica, filtro de mar dinámico, zona de guardia y herramientas VRM/EBL. El haz estrecho ayuda a separar ecos cercanos. La posición de estacionamiento de la antena es programable. Las 48 rpm requieren escala única, MotionScope desactivado y alcance de 12 NM o inferior.
Características técnicas del modelo
| Tamaño nominal |
6′ |
|---|
| Potencia de transmisión |
250 W |
|---|
| Escala máxima nominal |
96 NM |
|---|
| Escala mínima |
6 m |
|---|
| Rotación de antena |
24 / 48 rpm |
|---|
| Haz horizontal / vertical |
1,25° / 23° |
|---|
| Dimensiones |
42,1 × 36,4 × 27,1 cm; 40,3 × 190,9 cm |
|---|
| Peso del equipo |
7,3 + 15,7 kg |
|---|
| Alimentación |
10–32 V DC |
|---|
| Resistencia al agua |
IPX6 |
|---|
Integración y montaje a bordo
Requiere un plotter Garmin compatible, que se vende por separado. Comprueba el modelo de pantalla, la versión de software y la arquitectura de red antes de instalarlo; la presencia de un conector Ethernet por sí sola no garantiza compatibilidad. La superposición sobre la carta y el seguimiento MARPA necesitan los datos y sensores apropiados; el sensor de rumbo y otros accesorios no indicados en la dotación se adquieren aparte. La instalación debe respetar las distancias de seguridad y las instrucciones del fabricante, con una base firme, alimentación protegida y un recorrido de cables adecuado.
Uso y selección
Las escalas máximas son valores nominales: la altura de montaje, el tamaño y material del objetivo, el estado del mar y la meteorología influyen en la detección real. La potencia de transmisión y el consumo eléctrico son magnitudes diferentes. El radar complementa la vigilancia y las prácticas de navegación, y requiere interpretar los ecos en su contexto. Antes del montaje conviene comprobar el espacio de giro o el diámetro del radomo, la resistencia del soporte y el acceso a las conexiones.
Contenido de la caja
- GMR Fantom 256 — Antena y pedestal incluidos; pantalla y sensor de rumbo no incluidos.
- Cable de alimentación de 15 m
- Cable de red de 15 m
- Kit de montaje y plantilla
- Instrucciones de instalación y documentación
- Conversor de voltaje
43 kg. Peso de envío estimado para cálculo de transporte, con margen para embalaje y accesorios; no es un peso bruto certificado por Garmin.
