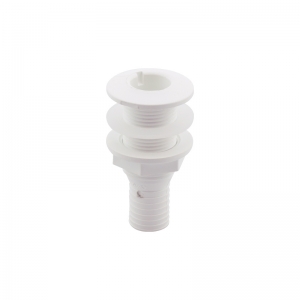

Passascafo 25mm 1', 97mm con rondella, bianco, ISO Nuova Rade

198226 [Boccola]
0/10 (0 voti)
Noi tua opinione conta!
Grazie per l'aiuto!
Votar:
7,00€ 5,15€
IVA compresa
Offerta speciale
acquistare
In magazzino
Condividi questo prodotto nei social network:
spedizione

Descrizione dettagliata

C

Corpo e dado: realizzati in PA rinforzato con fibra di vetro
Rondella: realizzata in PA
Testato secondo lo standard ISO 9093
Disponibile in colore bianco
Filettatura Ø (A) in base alle dimensioni della filettatura BSP
Istruzioni di installazione:

Per l'installazione è possibile utilizzare tutti i tipi di composti di letto standard e resine epossidiche o poliestere.
Segnare la posizione all'interno e all'esterno dello scafo. Praticare un foro di passaggio nello scafo. Applicare il composto di letto alla parte inferiore della flangia. Non coprire l'area filettata. Inserire il corpo del passascafo dall'esterno. Dall'interno, posizionare la rondella e il dado per serrare. Il raccordo a scafo deve essere installato in una posizione in cui sia protetto da danni da impatto.
Serrare il dado a una coppia massima di 20 Nm.



CodeTitleThread Ø A (inch)Hose Ø B (mm)Overall Length C (mm)Flush Flange Ø D (mm)Thread Length Ε (mm)Optional Plug
198225 Thru-Hull Fitting 3/4'', w/Hose Barb Ø19mm & Washer, White, ISO 3/4” 19 88 47 45 -
198226 Thru-Hull Fitting 1'', w/Hose Barb Ø25mm & Washer, White, ISO 1” 25 97 52 52 45309
198228 Thru-Hull Fitting 1 1/4'', w/Hose Barb Ø32mm & Washer, White, ISO 1 ¼’” 32 107 62 53 -
198229 Thru-Hull Fitting 1 1/2'', w/Hose Barb Ø38mm & Washer, White, ISO 1 ½” 38 107 75 53 45307
198231 Thru-Hull Fitting 2'', w/Hose Barb Ø51mm & Washer, White, ISO 2” 51 120 90 65 -
