Kartenplotter-Echolot Garmin ECHOMAP UHD2 92sv 9 Zoll mit GT56UHD-TM

GENAUE BESCHREIBUNG

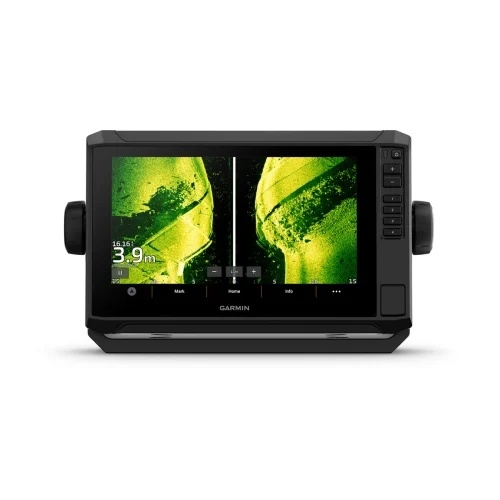

Navigation und Angeln auf einem Bildschirm: Garmin ECHOMAP UHD2 92sv

Das Garmin ECHOMAP UHD2 92sv verbindet einen GPS-Kartenplotter und ein Angelecholot, um die Position abzulesen, interessante Stellen zu speichern und Unterwasserstrukturen auf derselben Ausfahrt zu untersuchen. Navigations- und Echolotansichten lassen sich gemeinsam darstellen, damit Echos der jeweiligen Position zugeordnet werden können. Es eignet sich für Angelboote, die beim Erkunden eines Platzes, beim Wiederholen einer Drift oder beim Anfahren eines Wegpunkts übersichtliche Informationen benötigen.

Display und Bedienung

Das 9-Zoll-Farbdisplay zeigt Karten und Echolotbilder an. Touchscreen mit Tasten. Kombinationsansichten erlauben den Vergleich von Navigation und Bodeninformationen. Kontrastreiche Farbpaletten helfen dabei, Ziele und Strukturen voneinander zu unterscheiden. Die genaue Auflösung und die Geräteabmessungen stehen in der Tabelle, damit vor dem Einbau der verfügbare Platz an der Konsole geprüft werden kann.

Echolot zur Bodenerkennung

Das traditionelle CHIRP-Echolot stellt die Wassersäule dar und hilft, Fische von anderen Echos zu trennen. ClearVü liefert eine Scanansicht unter dem Boot, um Felsen, Bewuchs und Bodenveränderungen zu erkennen. SideVü ergänzt die Suche auf beiden Seiten, sodass Strukturen ohne direktes Überfahren gefunden werden können. Welche Bilder verfügbar sind, hängt vom eingebauten Geber ab: Die Gerätekompatibilität bedeutet nicht, dass jeder Sensor und jeder Modus bei dieser Artikelnummer enthalten ist. Die tatsächliche Leistung hängt von Tiefe, Salzgehalt, Frequenz und Einbau ab.

GPS, Karten und Quickdraw

Der integrierte Multiband-GPS-Empfänger liefert Positionsinformationen und ermöglicht das Speichern von Wegpunkten für die Rückkehr zu Angelstellen. Routen können geplant und gefahrene Tracks gespeichert werden. Quickdraw Contours erstellt Konturkarten aus eigenen Fahrten, wenn eine kompatible Tiefenquelle angeschlossen ist. Diese Ausführung enthält eine weltweite Basiskarte; detaillierte Garmin Navionics+ oder Garmin Navionics Vision+ Karten sind separat erhältlich. Kartenfunktionen und Aktualisierungen hängen von Abdeckung und Abonnement ab. Auto Guidance+ ist bei entsprechender Kartografie eine Planungshilfe; Route und tatsächliche Bedingungen müssen stets geprüft werden.

Verbindungen an Bord

Integriertes WLAN ermöglicht die Verbindung mit ActiveCaptain auf einem kompatiblen Smartphone für Softwareaktualisierungen und Quickdraw-Community-Daten. Mit anderen kompatiblen ECHOMAP-Geräten lassen sich Wegpunkte, Routen und Echolotbilder innerhalb der von Garmin unterstützten Kombinationen teilen. NMEA 2000 ermöglicht die Einbindung kompatibler Sensoren und Geräte. Auch ein separat erhältlicher Force-Elektromotor kann verbunden werden. Dank LiveScope-Kompatibilität lässt sich ein Echtzeit-Echolotsystem ergänzen; das erforderliche kompatible Modul und der Geber sind nicht enthalten. LiveScope kann zwischen diesen Kartenplottern nicht drahtlos geteilt werden.

Ausführung und Geber

Der enthaltene GT56UHD-TM Geber kombiniert traditionelles CHIRP mit ClearVü- und SideVü-Scans in Ultra-HD. Echos unter dem Boot lassen sich mit seitlichen Ansichten vergleichen, um Strukturen zu finden. Er ist für die Heckspiegelmontage vorgesehen. Ein optionales LiveScope-System ist separat erhältlich.

Technische Daten

Lieferumfang

• Garmin ECHOMAP UHD2 92sv
• GT56UHD-TM
• Stromkabel
• Kippbarer Haltebügel mit Schnellwechselhalter
• Schutzabdeckung
• Montagematerial
• Dokumentation

Einbau und Verwendung

Je nach Einbausituation ist eine Bügel- oder bündige Montage möglich. Eine abgesicherte Stromversorgung innerhalb des angegebenen Spannungsbereichs verwenden und Platz für Kabel und Belüftung vorsehen. IPX7 gilt für das Gerät und ersetzt nicht die fachgerechte Abdichtung von Anschlüssen und Bohrungen. Der Geber muss in sauber angeströmtem Wasser ohne Verwirbelungen arbeiten. Batterie, Detailkarten und Netzwerkzubehör sind nur bei ausdrücklicher Angabe enthalten. Das Versandgewicht ist eine logistische Schätzung einschließlich Verpackung; das Gerätegewicht wird getrennt angegeben.
